風電塔筒要站穩，全靠底部基礎。而基礎里最關鍵的受力部位，就是密密麻麻的環向鋼筋。這些鋼筋承受著風機運行時的巨大拉力，它們之間的連接接頭，必須絕對可靠。

在風電工程中，基礎環向受力鋼筋的接頭被要求采用機械連接或焊接。但焊接質量受天氣和人工影響大，明火作業在風電場也存在安全風險。普通直螺紋套筒雖然常見，但在應對風機持續數十年的擺動和偶爾的極端沖擊時，總有些力不從心。

于是，行業把目光投向了一種特殊接頭——雙螺套鋼筋套筒。它正在成為越來越多風電項目的默認選擇。

一、什么是雙螺套套筒？

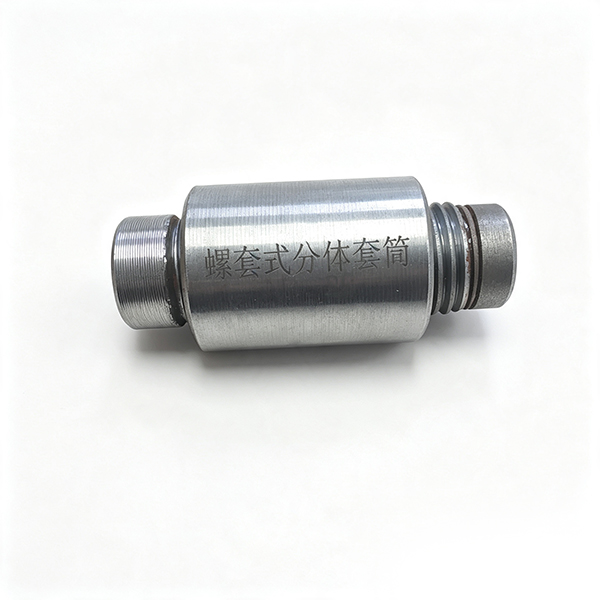

雙螺套套筒，簡單說就是由兩個內螺套、一個外螺套和鎖母組成的鋼筋連接件。它的特殊之處在于：連接時，鋼筋本身不需要轉動，只需要旋轉外螺套就能完成鎖緊。

這個特性非常關鍵。在風電基礎施工現場，大量鋼筋已經綁扎成籠，位置固定，根本無法旋轉。雙螺套套筒正好解決了這個難題，即使兩根被連接鋼筋的軸線存在一定偏差，它也能可靠連接。

雙螺套套筒的接頭性能可達到《鋼筋機械連接技術規程》JGJ 107中規定的I級接頭標準，抗拉強度不低于所連接鋼筋的實際抗拉強度。

二、三大優勢，個個打在痛點上

優勢一：抗疲勞，經受反復拉壓考驗

風機運行時，塔筒會隨風持續擺動。這種擺動傳遞到基礎鋼筋上，就是長期、高頻的交變應力。普通接頭在這種反復拉壓下，螺紋可能逐漸松動，甚至發生疲勞斷裂。

雙螺套套筒憑借內外雙螺套的耦合結構，已成功通過疲勞性能檢驗，滿足風電工程對疲勞壽命的要求（疲勞應力幅150MPa~300MPa，壽命2×10?次）。在這一點上，它優于普通直螺紋接頭。

優勢二：耐沖擊，扛得住臺風和地震的瞬間暴力

除了日常擺動，風電基礎還必須應對臺風、地震等極端工況帶來的瞬時沖擊荷載。

雙螺套套筒是一種純機械連接，剛度大，變形小。雙螺套結構讓沖擊力在內外螺紋之間得到分散和緩沖，不會集中在某一點上。破壞時呈現延性斷裂，而非脆性斷開，為結構爭取了寶貴的預警時間。

優勢三：免維護，埋進混凝土就再也不用管

風電基礎一旦澆筑完成，就深埋地下或處于高聳結構底部，后期根本無法維護。這就要求鋼筋接頭須做到“一勞永逸”。

雙螺套套筒的免維護特性體現在三點：一是螺紋連接沒有熱影響區和焊接殘余應力，性能不會隨時間退化；二是套筒采用45號優質碳素結構鋼并做防銹處理，在混凝土堿性環境中耐腐蝕性良好；三是無需任何定期檢查或保養，真正實現與結構同壽命。

三、施工還特別省事

雙螺套套筒的另一個討喜之處是施工極簡。無需用電，沒有明火，不受雨雪天氣影響。在偏遠的風電場，這既降低了施工門檻，也提高了作業效率。

四、為什么風電基礎偏愛雙螺套套筒？

一句話：它能扛（抗疲勞）、能頂（耐沖擊）、不用管（免維護），并且適應了風電基礎鋼筋不能旋轉、位置誤差大的施工特點。在安全性、經濟性和施工便利性三個維度上，雙螺套鋼筋連接套筒都給出了令人滿意的答案。

參考行業標準

• JGJ 107-2016《鋼筋機械連接技術規程》

• JG/T 163-2013《鋼筋機械連接用套筒》

• T/CECS 483-2017《風電塔架技術規程》

常見問題解答

Q1：雙螺套套筒和普通直螺紋套筒的核心區別是什么？

A：普通直螺紋套筒連接時需要旋轉鋼筋或整個套筒，而雙螺套套筒只需旋轉外螺套，鋼筋保持不動。這在鋼筋已綁扎固定無法轉動的風電基礎施工中是決定性優勢。

Q2：雙螺套套筒接頭算幾級接頭？

A：屬于I級接頭。意味著其抗拉強度不小于被連接鋼筋的實際抗拉強度，且破壞形式為延性斷裂。

Q3：施工時需要特殊培訓或?qū)Ｓ迷O(shè)備嗎？

A：不需要。單人使用普通扳手即可完成操作，無需電力，無明火作業，不受天氣影響。
