買T63鋼筋套筒時，供應商給的材質單上寫的不是45號鋼就是40Cr。這兩種鋼到底哪個對？價格差多少？工程驗收能不能過？這是采購和施工負責人最常問的三個問題。

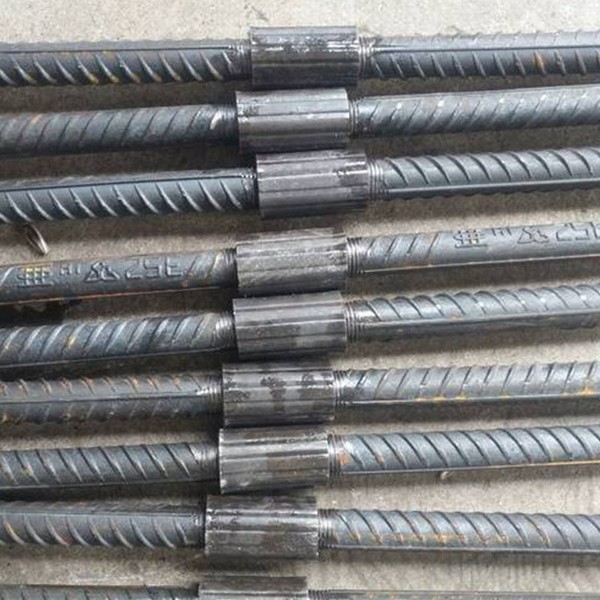

一、45號鋼：行業默認的常規用料

45號鋼是優質碳素結構鋼，含碳量0.42%到0.50%。多數鋼筋套筒廠家生產T63高強套筒時，默認用的就是45號鋼。原因很直接：原料好買、價格穩定、加工成熟。

但45號鋼不能直接冷鐓成型后就出廠。標準工藝要求先做退火處理，把冷加工產生的內應力消除掉，否則套筒在施工現場受力時容易脆裂。退火后的45號鋼套筒，屈服強度和抗拉強度能滿足JGJ 107-2016對I級接頭的指標。對于常規直徑、常規荷載的工程，45號鋼完全夠用。

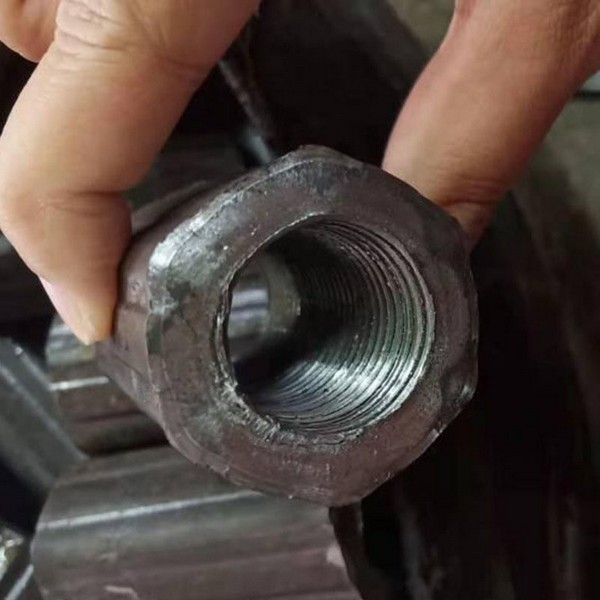

二、40Cr：高要求場景的升級選項

40Cr是合金結構鋼，比45號鋼多加了0.8%到1.1%的鉻。這個鉻元素讓鋼材的淬透性明顯提升。簡單理解：同樣做熱處理，40Cr從外到里的性能更均勻，心部和表面差距小。

做外六角鋼筋套筒這類壁厚較大、受力復雜的規格時，40Cr的優勢就出來了。T63鋼筋本身抗拉強度不低于790MPa，套筒承載力必須達到鋼筋標準值的1.1倍以上。有些橋梁、超高層或抗震等級高的項目，業主會在招標文件里直接寫明"套筒材質采用40Cr"。

不過40Cr的原料價和加工成本都比45號鋼高，對熱處理工藝的控制也更嚴格。不是項目有硬性要求，鋼筋套筒廠家一般不會主動推薦。

三、兩種材質的核心區別

從這張表能看出一個關鍵信息：45號鋼和40Cr沒有絕對的好壞之分，只有合不合適。

45號鋼水淬時，如果套筒壁厚超過臨界直徑，心部可能淬不透，導致內外性能不一致。40Cr用油淬就能達到更大的淬透深度，組織均勻性更好。但對于大多數常規壁厚的套筒，45號鋼退火后的性能已經能滿足連接要求。

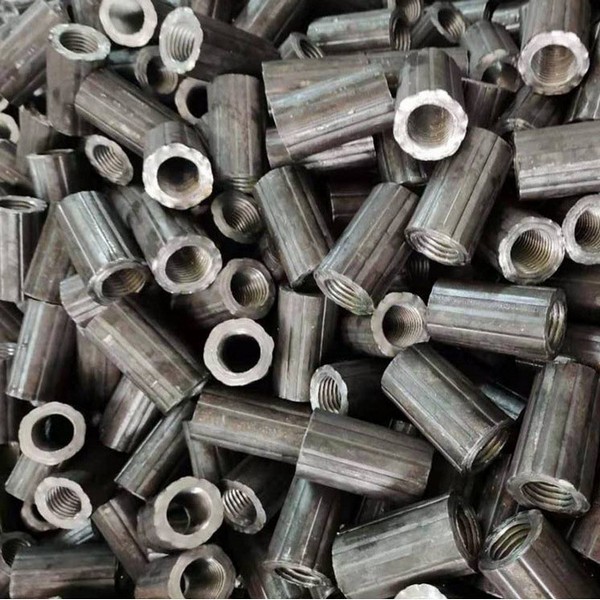

四、采購驗收時重點查什么

看材質牌號不如看實際數據。驗收T63鋼筋套筒時，建議按這個順序核查：

第一，要材質證明書。確認鋼材來源，化學成分是否符合GB/T 699（45號鋼）或GB/T 3077（40Cr）的標準范圍。

第二，要熱處理記錄。退火溫度、保溫時間、冷卻方式，這些參數直接決定套筒最終性能。40Cr套筒還要看調質處理的淬火溫度和回火溫度。

第三，要第三方檢測報告。重點看三個數：抗拉強度是否達標、殘余變形是否在允許范圍內、硬度值是否在規范區間。JG/T 163-2013對套筒有明確的力學性能指標，滿足這些指標才是硬標準。

第四，看外觀和尺寸。外六角鋼筋套筒的六方尺寸要規整，螺紋精度要符合6H級要求，表面不能有裂紋、折疊或嚴重銹蝕。

五、行業里的實際情況

行業標準并沒有強制規定T63鋼筋套筒必須用45號鋼還是40Cr。標準只規定套筒的力學性能：屈服強度不低于630MPa，斷后伸長率不小于14%，接頭性能達到Ⅰ級。只要滿足這些指標，用哪種材質是鋼筋套筒廠家的工藝選擇。

市場上存在一個現象：部分小廠為了省成本，用劣質鋼材冒充45號鋼，或者熱處理工藝不到位，導致套筒性能不達標。也有廠家用40Cr做噱頭，把普通工程用套筒賣出高價。采購方需要理性判斷：常規工程用正規鋼筋套筒廠家生產的45號鋼套筒即可；只有大壁厚、高應力或業主有明確技術指定的項目，才需要指定40Cr材質。

六、如何選擇

T63鋼筋套筒的材質選擇，本質是性能需求與預算控制的平衡。45號鋼靠成熟的工藝和較高的性價比，占據了市場主流。40Cr憑借更優的淬透性和強度儲備，在高端工程和特殊結構中占有一席之地。采購時不要只看牌號，要看材質證明、熱處理記錄和檢測報告。數據達標，材質就是合格的。

#T63鋼筋套筒 #T63高強套筒 #外六角鋼筋套筒 #鋼筋套筒廠家 #45號鋼套筒 #40Cr套筒 #鋼筋機械連接 #HRB630鋼筋連接 #套筒材質選擇 #鋼筋套筒標準
