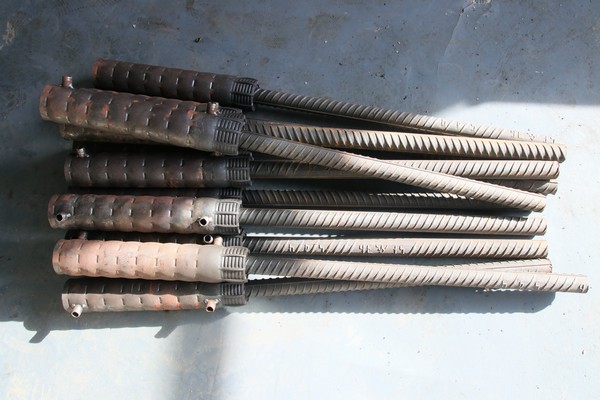

很多人知道灌漿套筒，但不知道套筒里灌的是什么。灌漿料不是普通水泥漿，也不是細石混凝土，它是一種專門為鋼筋套筒灌漿連接設計的材料。這篇文章把灌漿料的成分、性能指標、類型和選型講清楚。
一、首先我們要清楚灌漿料是用什么做的

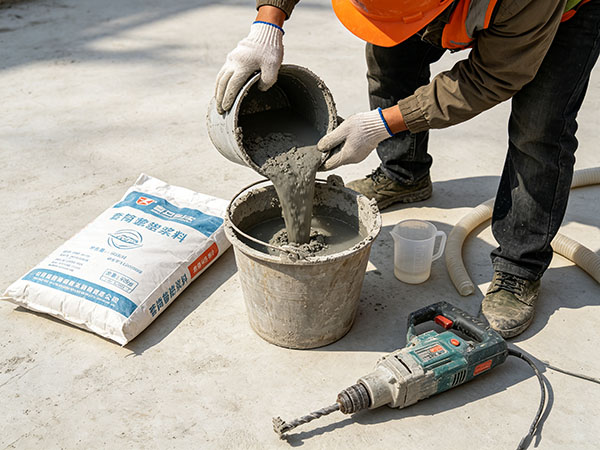

灌漿料是以水泥為基本材料，配以細骨料、混凝土外加劑和其他材料組成的干混料。工廠里按配方預混好，裝袋運到現場，施工時只加水攪拌就能用。
水泥是膠凝材料，提供強度。一般用硅酸鹽水泥或特種水泥，保證早期強度和后期強度穩定發展。
細骨料用石英砂等，粒徑很小，能流入套筒和鋼筋之間的狹小間隙。普通混凝土的石子粒徑太大，灌不進套筒，所以灌漿料只用細骨料。
外加劑是關鍵，包括減水劑（提高流動度）、膨脹劑（補償收縮）、早強劑（加快早期強度發展）等。不同外加劑的組合，決定了灌漿料的流動度、強度、膨脹率等核心性能。
正因為是工廠預混的干混料，配比精準、質量穩定，現場只需要按規定加水量攪拌，不像現場拌制水泥砂漿那樣容易配比失控。
二、幾個核心性能指標
流動度。 這是灌漿料最重要的施工性能。初始流動度要大，一般不小于 300mm，保證能靠自重充滿套筒間隙。同時 30 分鐘流動度保留值要高，保證攪拌后在可用時間內不會很快變稠灌不動。流動度不夠，套筒灌不密實；流動度太大，可能離析泌水，強度受影響。
抗壓強度。 灌漿料強度遠高于普通混凝土。按 JG/T 408-2013《鋼筋連接用套筒灌漿料》，28 天抗壓強度不小于 85MPa。早期強度也有要求，1 天和 3 天強度都要達標，保證后續工序能及時進行。強度不夠，接頭傳力沒保障。
豎向膨脹率。 灌漿料是微膨脹的，硬化過程中體積略有膨脹，補償水泥水化的收縮，保證灌漿料和鋼筋套筒內壁、鋼筋表面緊密結合，不留縫隙。膨脹率太小起不到補償作用，太大可能脹裂套筒。
泌水率。 不能泌水。泌水會導致灌漿料上下成分不均、表面浮漿強度低，還可能在鋼筋套筒內形成水囊，硬化后變成空洞。
三、灌漿料有哪些類型
通用型。 常溫環境下使用，施工溫度 5℃到 35℃，大部分項目用這個。
早強型。 早期強度發展更快，適合工期緊、需要提前進行下道工序的項目。但早強型一般成本略高，后期強度增長要關注。
低溫型。 冬季低溫環境下使用，配方經過調整，能在較低溫度下水化硬化。按 JGJ 355-2015 的 2023 年局部修訂，灌漿施工過程中環境溫度不低于 0℃，灌漿后 24 小時內灌漿部位溫度不低于 - 5℃。低溫型也需要配合保溫措施，不能在結冰條件下施工。
四、選型注意事項
根據施工溫度選。 常溫用通用型，冬季用低溫型，不能拿通用型在冬天硬用。
根據工期選。 工期緊、需要提前加載的，用早強型。
根據鋼筋強度選。 高強度鋼筋的套筒灌漿，要確認灌漿料強度和鋼筋匹配，必要時咨詢鋼筋套筒廠家。
套筒和灌漿料最好同一鋼筋套筒廠家。 套筒內壁構造和灌漿料膨脹率、粘結強度是匹配設計的，混用可能出問題。不同鋼筋套筒廠家的產品要確認適配性。
進場必須復驗。 不能只看合格證，每批次進場做流動度和抗壓強度復驗，合格了才能用。
灌漿料看著不起眼，卻是灌漿套筒連接性能的關鍵。套筒再好，灌漿料不行，接頭照樣出問題。選對類型、控好配比、做好養護，才能讓灌漿套筒的連接質量有保障。
五、常見問答：
Q：灌漿料和普通水泥砂漿有什么區別？A：灌漿料是專門配方，流動度大（初始≥300mm）、強度高（28d≥85MPa）、微膨脹、無泌水，能充滿套筒間隙并和鋼筋緊密咬合。普通水泥砂漿流動度不夠、強度低、收縮大，不能用于套筒灌漿。
Q：灌漿料的流動度越大越好嗎？A：不是。流動度太大可能導致離析和泌水，影響強度。流動度要在標準范圍內，初始流動度一般≥300mm，同時 30min 流動度保留值要達標，保證施工時間內性能穩定。
Q：低溫型灌漿料可以在零下多少度使用？A：按 JGJ 355-2015 的 2023 年局部修訂，灌漿施工環境溫度不低于 0℃，灌漿后 24h 內灌漿部位溫度不低于 - 5℃。低溫型灌漿料可以在較低溫度下使用，但仍需保溫，不能在結冰條件下施工。具體溫度范圍以廠家說明書為準。
Q：灌漿料過期了還能用嗎？A：不能用。灌漿料是干混料，有保質期（一般 6 個月），過期后外加劑性能衰減，流動度和強度可能不達標。進場時檢查生產日期，過期的退場處理。
Q：不同鋼筋套筒廠家的灌漿料可以混著用嗎？A：不建議。不同廠家配方不同，膨脹率、強度發展規律可能不同，混用可能導致性能不穩定。同一項目最好用同一廠家同一批次的灌漿料。
#灌漿套筒 #鋼筋套筒廠家 #灌漿料 #套筒灌漿 #裝配式建筑 #JGJ408 #流動度 #抗壓強度 #微膨脹 #低溫型灌漿料
