雙螺套鋼筋套筒正從陸上風電基礎的“特殊解法”走向海上風電導管架的“標配方案”。本文從技術原理、施工場景、性能認證三個層面，剖析這款產品在鋼筋無法旋轉、負載苛刻、維護困難等工程痛點下的獨特價值，并給出選型與施工的關鍵參數參考。
一、從“擰不動”到“輕松連”：雙螺套解決陸上風電基礎的老大難
風力發電機組要抗住數百噸的塔筒自重和葉片旋轉離心力，全憑埋在地下的鋼筋混凝土基礎。其中，承擔主要拉力的是沿著基礎圓周布置的環向受力鋼筋——這些鋼筋呈圓弧形，兩端都錨固在鋼筋籠的箍筋上，施工中既不能軸向移動，也無法繞自身軸線旋轉。

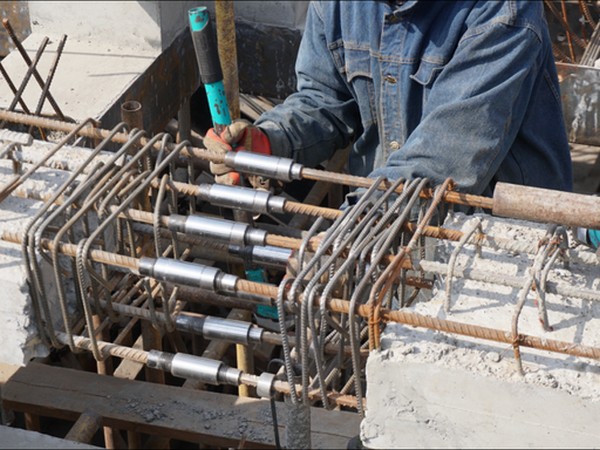

過去針對這種情況總是束手無策，隨著幾種新的套筒連接方式的出現，打破了這個困局。其中雙螺套就是其中一種破局方式。它的連接原理很簡單：每個接頭由兩個內螺套 + 一個外螺套組成。預制階段，工人將內螺套分別擰入兩根待接鋼筋的端部絲頭；現場就位后，只需用專用扳手旋轉外螺套，外螺套便會將兩個內螺套拉近并鎖緊。整個過程鋼筋全程靜止不動，完美適應環向鋼筋不能旋轉的特性。
更讓施工方青睞的是，雙螺套結構天生具備軸向容差能力——標準型可吸收 ±20mm 的軸向偏差，加長型可達 ±50mm。這意味著，哪怕鋼筋籠綁扎后位置有微小偏移，吊裝對位時也不需反復切割或微調，直接一擰到位，單接頭連接時間預估僅需 50～70 秒。
二、海上風電：疲勞、沖擊、腐蝕“三座大山”，雙螺套如何翻越？
當風機從陸地走向海洋，基礎形式從擴展基礎變為導管架或單樁，鋼筋連接面臨的不再是靜態拉力，而是疊加了波浪疲勞、臺風沖擊、海水腐蝕的復合考驗。
① 抗疲勞
海上風機常年搖擺，基礎鋼筋每時每刻都在被“拉一下、松一下”，像反復彎折鐵絲，久了會在應力集中的地方斷裂——普通直螺紋套筒的螺紋根部就容易被“吃死”，150MPa受力下往往撐不過50萬次。而雙螺套通過內外兩層螺紋分攤力量，哪里都不集中，實測能在150～300MPa受力范圍內扛住200萬次反復拉壓，相當于風機設計壽命期內隨便晃，接頭也先不壞。
② 耐沖擊
臺風巨浪突然砸過來時，沖擊力遠超出平時設計值，這時最怕接頭像玻璃一樣“咔嚓”脆斷。雙螺套屬于純機械楔緊連接，沒有焊接高溫脆化區，也不用膠水老化；破壞試驗顯示，它超載后不會突然斷開，而是先讓鋼筋母材慢慢拉細、拉長再延性斷裂，像橡皮筋斷前會明顯變細，給現場留出預警和撤離時間，安全性更高。
③ 免維護
海上風電基礎澆完就泡在水下，無法檢修。雙螺套用45號優質碳素結構鋼，螺紋連接沒有焊接殘余應力和老化問題，力學性能跟所連鋼筋同步退化——鋼筋壽命到了它才衰減，鋼筋沒壞它大概率不會出問題，真正實現“埋進去，忘掉它”。
三、技術硬指標：雙螺套憑什么拿到“I級接頭”入場券？
根據《鋼筋機械連接技術規程》JGJ 107-2016，接頭等級分為 I、II、III 級，其中 I級接頭要求接頭的極限抗拉強度不小于被連接鋼筋的極限抗拉強度標準值，且破壞形式為鋼筋拉斷而非接頭滑脫。
?雙螺套鋼筋套筒的型式檢驗報告通常顯示：
抗拉強度：實測值 ≥ 鋼筋母材標準值（如 HRB400 為 540MPa，HRB500 為 630MPa）；
殘余變形：單向拉伸最大殘余變形 ≤ 0.14mm（優于規范限值 0.2mm）；
高應力反復拉壓：經 20 次循環后，接頭無松動，變形增量 ≤ 0.3 mm。
上述指標均滿足甚至優于 I 級接頭要求，這也是它能被設計院直接寫入風電、核電、橋梁等重要結構施工圖的技術底氣。
四、應用邊界再拓寬：不止風電，這些場景同樣“非它不可”
除了陸上和海上風電，雙螺套鋼筋套筒還在以下領域加速滲透：

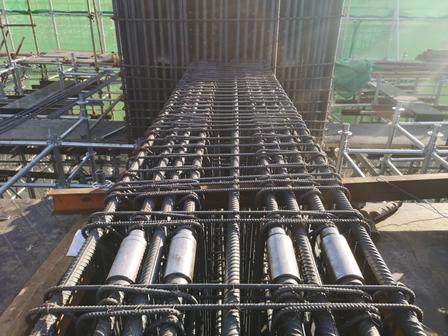

裝配式建筑預制構件：構件預埋鋼筋伸出端，現場對接時鋼筋不能轉動，雙螺套是標配；
地鐵盾構井后澆帶：預留鋼筋因混凝土澆筑已定位，無法旋轉，雙螺套輕松解決；
橋梁墩柱鋼筋籠對接：分節吊裝時，上下節鋼筋軸線未必完全重合，雙螺套的徑向容差（約 3～5mm）幫助快速對位。
五、行業共識：雙螺套并非“高價替代”，而是“高性價比解”
有人認為雙螺套鋼筋套筒零件多、單價高，但若把工期節省、返工率降低、后期維護成本為零這些隱性賬算進去，綜合成本往往低于焊接和普通直螺紋加鎖母方案。尤其對于海上風電——一次海況窗口期延誤可能損失上百萬元，雙螺套帶來的時間確定性價值遠超其材料差價。
FAQ：雙螺套鋼筋套筒常見問題（請結合項目實際選型）
Q1：雙螺套套筒連接后外露絲扣如何控制？
由于內螺套已預設擰入深度，外螺套旋合到位后，鋼筋端部螺紋不會外露，完全滿足 JGJ 107 對外露絲扣“不得超過 2 個完整絲扣”的規定。
Q2：雙螺套套筒的安裝扭矩怎樣設定？
與同規格直螺紋套筒完全一致，執行 JGJ 107 附錄 A 的表 A.0.2。例如：Φ25 鋼筋扭矩為 260 N·m，Φ28 為 320 N·m，Φ32 為 360 N·m，須用經校準的扭矩扳手終擰。
Q3：雙螺套能用于 HRB500 級高強鋼筋嗎？
可以。套筒材質為 45#鋼，經調質處理，螺紋強度匹配 HRB500 的極限拉力。型式檢驗應覆蓋所連接鋼筋牌號和直徑。Q6：雙螺套接頭的抽樣檢驗頻率是多少？
關鍵詞：雙螺套鋼筋套筒，海上風電鋼筋連接，陸上風電基礎，鋼筋機械連接，I級接頭，抗疲勞鋼筋套筒，JGJ 107-2016，風電環向鋼筋，雙螺套套筒施工，鋼筋不動連接技術
