T63 鋼筋套筒從出廠到最終安裝使用，中間可能經(jīng)過幾個月的存放和周轉(zhuǎn)。很多人覺得鋼筋套筒是個鐵疙瘩，放不壞，隨便堆在工地角落就行。但實際上，鋼筋套筒的存放和防銹管理直接影響螺紋精度和接頭性能 —— 存放不當導致的銹蝕、螺紋損傷、混規(guī)格，是現(xiàn)場接頭不合格的常見原因。特別是T63 高強套筒，螺紋精度要求高，對銹蝕和損傷更敏感，存放管理必須到位。

一、出廠包裝與運輸環(huán)節(jié)

套筒的存放管理從出廠包裝就開始了。正規(guī)廠家的套筒出廠時，會按規(guī)格分別包裝，一般用編織袋或紙箱包裝，每袋 / 每箱標注清楚規(guī)格型號、數(shù)量、生產(chǎn)日期、批號等信息。包裝內(nèi)還會放入干燥劑（特別是海運或長期存放的情況），防止運輸過程中受潮生銹。

運輸環(huán)節(jié)要注意兩個問題：一是防潮防雨，套筒在運輸途中如果被雨淋，表面很快會生銹，特別是螺紋部位，生銹后會影響螺紋配合；二是防混規(guī)格，不同規(guī)格的鋼筋連接套筒如果混裝在一起，到現(xiàn)場分揀很麻煩，而且容易用錯規(guī)格 —— 比如把 Φ25 的套筒用在 Φ28 的鋼筋上，雖然勉強能擰進去，但螺紋參數(shù)不匹配，接頭性能根本不達標。

收到套筒后，首先要核對送貨單和包裝標識，確認規(guī)格、數(shù)量、批號無誤，然后檢查產(chǎn)品合格證、出廠檢驗報告、型式檢驗報告是否齊全。包裝破損的要開箱檢查，看套筒有沒有受潮生銹、有沒有螺紋損傷。發(fā)現(xiàn)問題及時和廠家溝通，別等用到現(xiàn)場才發(fā)現(xiàn)。

二、倉庫存放的四個要點

套筒運到工地或倉庫后，存放要注意以下四點：

第一，離地存放，防潮隔濕。 套筒不能直接堆在地面上，地面的潮氣會導致套筒底部生銹。應該放在木托盤、貨架或墊板上，離地高度不小于 15cm。倉庫地面最好做了防潮處理，如果是泥土地面，一定要鋪厚木板或塑料布隔潮。套筒堆垛高度不宜過高，一般不超過 1.5 米，防止壓壞底層套筒的包裝和螺紋。

第二，分類存放，標識清楚。 不同規(guī)格、不同型號（標準型、正反絲型、變徑型）、不同強度等級的套筒要分開存放，不能混堆。每個堆放區(qū)域要有明顯的標識牌，寫明規(guī)格型號，方便取用和盤點。特別是變徑鋼筋套筒，兩端直徑不同，更要單獨存放，標識清楚兩端規(guī)格（如 "25/22 變徑"），防止拿錯。正反絲鋼筋套筒和標準型套筒外觀相似，也要分開存放，避免混用。

第三，控制存放環(huán)境，避免腐蝕介質(zhì)。 套筒存放的倉庫要通風干燥，相對濕度不宜超過 70%。不能和酸堿鹽等腐蝕性物質(zhì)存放在一起，也不能靠近海邊、化工廠等腐蝕性氣體濃度高的區(qū)域。如果工地環(huán)境比較惡劣（如沿海地區(qū)、酸雨地區(qū)），可以在套筒表面涂一層防銹油或用氣相防銹紙包裝，增強防銹能力。但要注意，防銹油不能涂在螺紋嚙合面上，或者在使用前必須徹底清除干凈，否則會影響扭矩傳遞和接頭性能。

第四，先進先出，控制存放周期。 套筒雖然是金屬件，但也不是放不壞，存放時間越長，銹蝕和損傷的風險越大。一般來說，套筒的存放周期不宜超過 6 個月（在良好的存放條件下）。領(lǐng)用套筒時要遵循 "先進先出" 的原則，先入庫的先用，避免某一批套筒長期積壓。超過存放周期的套筒，使用前要重新檢查，看有沒有銹蝕、螺紋損傷，有問題的不能使用。

三、現(xiàn)場存放與使用前檢查

套筒從倉庫領(lǐng)到現(xiàn)場后，存放條件往往比倉庫差，更要注意管理：

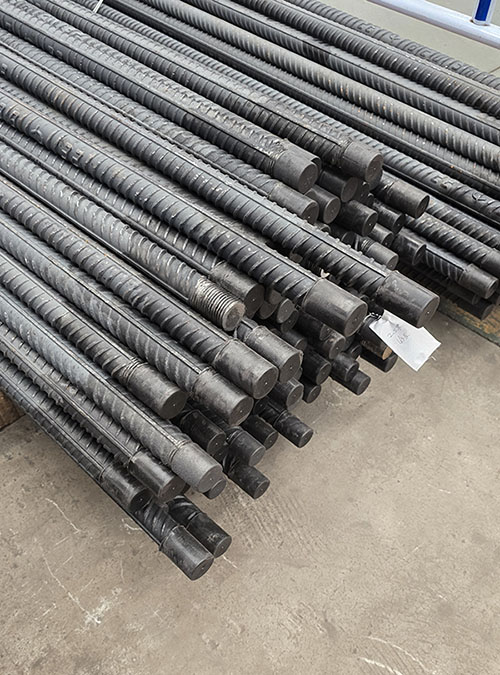

一是現(xiàn)場存放要上蓋下墊。 施工現(xiàn)場條件差，套筒不能直接放在泥地上，也不能露天堆放。應該放在工棚或防雨棚內(nèi)，下面墊木方，上面蓋防雨布，防止日曬雨淋。特別是絲頭加工好的鋼筋，更要注意保護，絲頭戴上鋼筋套筒保護帽，防止銹蝕和碰撞損傷。

二是領(lǐng)用數(shù)量要控制，不要一次性領(lǐng)太多。 現(xiàn)場存放條件有限，一次性領(lǐng)太多套筒用不完，放在現(xiàn)場容易生銹、丟失、混規(guī)格。應該根據(jù)施工進度分批領(lǐng)用，當天用多少領(lǐng)多少，沒用完的要及時退回倉庫或妥善保管。

三是使用前必須逐個檢查。 套筒使用前，工人要逐個檢查外觀：表面有沒有嚴重銹蝕（特別是螺紋部位）、有沒有裂紋砂眼、螺紋牙型有沒有損傷、內(nèi)螺紋里有沒有鐵屑雜物。有輕微浮銹的，用鋼絲刷清理后，用通止規(guī)檢查螺紋精度，合格的可以使用；銹蝕嚴重、螺紋牙型已經(jīng)缺損的，直接報廢，不能將就用。套筒內(nèi)有鐵屑雜物的，用氣泵吹干凈或用刷子刷干凈再用，帶著雜物硬擰會損傷螺紋。

這里要特別強調(diào)T63 高強套筒的螺紋檢查。T63 套筒的螺紋參數(shù)（75 度牙型角、分段扣距）和普通套筒不同，必須用對應規(guī)格的專用通止規(guī)檢查，不能用普通套筒的通止規(guī)來檢。通規(guī)能順利擰入、止規(guī)擰入不超過 3 扣為合格。如果通規(guī)擰不進去或者止規(guī)能擰進去，說明螺紋精度不合格，不能使用。

四、常見的存放問題與后果

很多工地對接頭檢測不合格感到困惑，覺得套筒是正規(guī)廠家的、絲頭加工也沒問題，怎么拉拔試驗就不合格了？查來查去，問題往往出在存放環(huán)節(jié)：

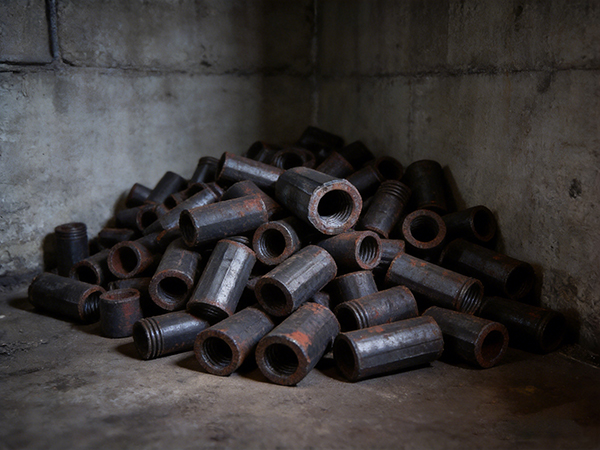

• 套筒螺紋生銹：螺紋表面有銹層，螺紋嚙合時銹層被碾碎，導致配合間隙增大，預緊力不足，接頭承載力下降；

• 螺紋碰傷：套筒搬運時亂扔，螺紋牙被碰變形，擰入時損傷鋼筋絲頭螺紋，導致嚙合不良；

• 混規(guī)格：不同規(guī)格的套筒混在一起，拿錯了規(guī)格，螺紋參數(shù)不匹配，接頭根本達不到設計承載力；

• 套筒內(nèi)有雜物：鐵屑、泥沙進入套筒內(nèi)螺紋，擰入時損傷螺紋，導致連接不到位。

這些問題看起來都是小事，但每一個都可能導致接頭檢測不合格，返工成本很高。所以套筒的存放管理不是 "小事"，是接頭質(zhì)量控制的重要環(huán)節(jié)，必須重視。

FAQ 問答

Q1：套筒表面有輕微銹跡，還能用嗎？A：輕微浮銹（表面有黃褐色銹跡但螺紋牙型完整）用鋼絲刷清理后，用通止規(guī)檢查螺紋精度，如果通規(guī)能通過、止規(guī)能止住，螺紋精度合格，可以使用。但如果銹蝕嚴重（螺紋牙型已經(jīng)缺損、表面有深坑銹斑），或者通止規(guī)檢查不合格，就不能使用，應報廢處理。

Q2：套筒存放多久會失效？有沒有保質(zhì)期？A：套筒本身沒有嚴格的 "保質(zhì)期"，但存放條件直接影響使用壽命。在通風干燥、離地防潮的良好條件下，套筒存放 6-12 個月一般不會有問題。如果存放環(huán)境潮濕、有腐蝕性介質(zhì)，可能 1-2 個月就會嚴重生銹。超過 6 個月的套筒，使用前應重新檢查外觀和螺紋精度，合格后方可使用。

Q3：正反絲套筒和標準型套筒怎么區(qū)分？存放時混在一起了怎么辦？A：正反絲套筒一端是正螺紋（右旋）、一端是反螺紋（左旋），標準型套筒兩端都是正螺紋。區(qū)分方法：拿一根同規(guī)格的鋼筋絲頭，分別從兩端擰入，如果兩端都能正常擰入就是標準型，如果一端能擰入、另一端擰不進去（反螺紋）就是正反絲型。混在一起后要逐個區(qū)分，分開存放，標識清楚，防止混用。

關(guān)鍵詞：T63 鋼筋套筒，T63 高強套筒，套筒存放，套筒防銹，螺紋精度，通止規(guī)檢測，鋼筋套筒保護帽，變徑鋼筋套筒，正反絲鋼筋套筒，直螺紋鋼筋套筒，HRB630 高強鋼筋，鋼筋套筒廠家恒翔
