#T63鋼筋套筒 #外六角鋼筋套筒 #直螺紋鋼筋套筒 #HRB630高強鋼筋 #鋼筋機械連接 #JGJ107 #JGT163
施工現場經常遇到一個問題：T63鋼筋套筒是配什么鋼筋用的？答案很直接——T63鋼筋套筒就是專門配套HRB630高強鋼筋（也叫T63鋼筋或HTRB630鋼筋）使用的機械連接套筒。這兩者的關系，可以理解為“專用配件”與“專用主材”的配套關系。
HRB630高強鋼筋的抗拉強度達到630兆帕，比常見的HRB400鋼筋高出約51%。強度高了，連接方式就不能照搬普通鋼筋的做法。如果繼續采用傳統的搭接綁扎或普通電焊，很難保證接頭部位的受力性能，甚至可能成為結構受力的薄弱環節。因此，工程中必須采用專用的機械連接方式，而T63鋼筋套筒正是為此開發的配套產品。
一、T63鋼筋套筒的核心作用

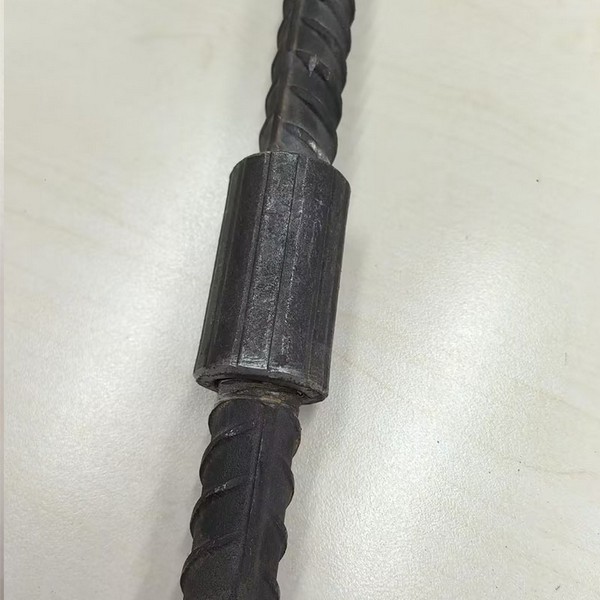

T63鋼筋套筒屬于直螺紋鋼筋套筒的一種，它的內螺紋與鋼筋端部加工出的外螺紋相匹配，通過旋合實現兩根鋼筋的對接。連接后的接頭能夠傳遞拉力、壓力和剪力，且接頭強度可以達到鋼筋母材的實際抗拉強度。
?從規格覆蓋范圍來看，T63鋼筋套筒可適配直徑16毫米至40毫米的HRB630級高強鋼筋。無論是框架柱的縱向鋼筋連接，還是橋梁樁基的鋼筋籠對接，都能找到對應規格的套筒。
二、外六角鋼筋套筒和直螺紋鋼筋套筒是什么關系
外六角鋼筋套筒其實是直螺紋鋼筋套筒中的一種外觀形式。常規直螺紋鋼筋套筒的外壁多為圓柱形，而外六角鋼筋套筒的外壁設計成六邊形棱柱。這種外形有兩個實際作用：第一，方便施工人員使用普通扳手或扭矩扳手進行緊固操作，不需要專用卡鉗；第二，六角形的棱邊能增加套筒與周圍混凝土的機械咬合力，有助于錨固效果。
目前市面上用于HRB630鋼筋的T63鋼筋套筒，很多都采用外六角設計。因此在實際采購和施工中，T63鋼筋套筒、外六角鋼筋套筒這兩個名稱經常同時出現，但核心所指都是同一類產品——即用于高強鋼筋的直螺紋機械連接套筒。
三、為什么把T63鋼筋套筒稱為HRB630的“黃金搭檔”
這個說法源于兩者的匹配關系在材料性能、連接可靠性和施工效率三個維度上都達到了較高的協同水平。
1. 材料性能匹配。 T63鋼筋套筒采用45號優質碳素鋼（退火處理）或合金結構鋼制造。根據行業標準要求，套筒材料的屈服強度不低于630兆帕，抗拉強度不低于790兆帕。這一強度指標正好覆蓋了HRB630鋼筋的抗拉強度要求，確保套筒本身不會成為接頭部位的薄弱環節。
2. 連接性能達到I級接頭標準。 按照《鋼筋機械連接技術規程》JGJ 107的規定，T63鋼筋套筒連接接頭的抗拉強度需要達到790兆帕以上，且破壞形態應為鋼筋母材拉斷，而非套筒螺紋脫扣或滑絲。這種性能表現滿足I級接頭的要求，可以在結構中的任意位置進行連接，包括受拉區和抗震關鍵部位。
3. 施工效率顯著高于焊接。 采用這種鋼筋套筒連接，鋼筋端頭在加工場預先滾軋出絲頭，現場直接用套筒旋合連接。一根鋼筋的連接通常在1到2分鐘內可以完成，速度是電弧焊的3到5倍。同時，這種連接方式沒有明火作業，不受雨雪天氣影響，也不產生焊接煙塵，在安全管理和環保要求日益嚴格的工地環境中具有明顯優勢。
四、T63鋼筋套筒的關鍵技術參數
以下參數是工程選型和進場驗收時的核心依據：
| 項目 | 要求 |
| 材質 | 45號優質碳素鋼（退火處理）或合金結構鋼 |
| 抗拉強度 | ≥790兆帕 |
| 螺紋精度 | 內螺紋6H級，通止規檢驗合格 |
| 外觀 | 多棱柱（含外六角），表面無裂紋、氣孔、嚴重銹蝕 |
| 常用規格 | φ16、φ20、φ25、φ32等，對應不同鋼筋直徑 |
各規格套筒的具體外徑和長度，應按照JG/T 163-2013標準中“直螺紋連接套筒”的尺寸系列執行。
五、施工中的關鍵控制點
使用T63鋼筋套筒進行HRB630鋼筋連接時，以下環節直接影響接頭質量：
鋼筋端部處理。 鋼筋切割端面應平整，與軸線垂直度偏差不超過3度。端面不得有馬蹄形或彎曲變形，切割時應采用砂輪鋸或帶鋸，嚴禁使用氣割。
絲頭加工。 滾軋絲頭時須使用水溶性冷卻潤滑液，不得使用機油，避免油污附著在絲頭上影響螺紋精度。加工后的絲頭牙型應完整，完整牙數不少于設計牙數的90%。
絲頭檢驗。 加工完成后的絲頭須用通止規進行檢測。通規應能順利旋入整個絲頭長度，止規旋入深度不得超過3扣。檢驗不合格的絲頭應切去端部后重新加工。
扭矩緊固。 現場連接時，須使用經校準合格的扭矩扳手將套筒擰緊至規定扭矩值。不同直徑鋼筋對應的擰緊扭矩值應符合JGJ 107-2016的規定。
六、參考的行業標準
以下標準是T63鋼筋套筒設計、生產、檢驗和施工驗收的主要依據：
《鋼筋機械連接技術規程》JGJ 107-2016——規定接頭性能等級、應用范圍、施工與驗收要求。
《鋼筋機械連接用套筒》JG/T 163-2013——規定套筒的分類、尺寸、技術要求、試驗方法。
《混凝土結構設計標準》GB/T 50010-2010（2024年版）——與上述標準配套，用于結構設計。
《鋼結構設計標準》GB 50017-2017——涉及套筒材料性能的相關參考。
T/CSPSTC 143-2024——對630兆帕級高強鋼筋連接件的性能和試驗方法作出專項規定。
七、常見問題解答
問：T63鋼筋套筒能不能用于HRB400鋼筋？
理論上可以旋合，但不建議。T63鋼筋套筒的材料強度和尺寸公差按630兆帕級鋼筋設計，用于400兆帕級鋼筋會造成材料浪費，且螺紋參數可能存在細微差異，影響連接緊密性。實際工程中應按“鋼筋強度等級匹配對應套筒”的原則選用。
問：套筒連接后需要做保護嗎？
連接完成后的外露絲頭應涂抹防銹油脂，并采取保護措施防止施工過程中受到機械損傷或泥漿污染。
問：T63鋼筋套筒的接頭能否用于抗震結構？
可以。達到I級接頭性能的T63鋼筋套筒連接接頭，允許在抗震等級一、二、三級的框架結構中使用，但應避開塑性鉸區域集中設置。
