#T63鋼筋套筒 #外六角套筒 #T63高強鋼筋 #鋼筋機械連接 #JGJ107 #JGT163 #直螺紋套筒 #HRB630鋼筋連接 #鋼筋套筒規格 #I級接頭

干了三年工程，你要是還分不清T63鋼筋套筒和普通直螺紋套筒的區別，或者聽到別人提外六角套筒就犯迷糊，這篇文章就是給你準備的。我們不繞彎子，直接拆開揉碎講清楚。

一、T63鋼筋套筒到底是什么

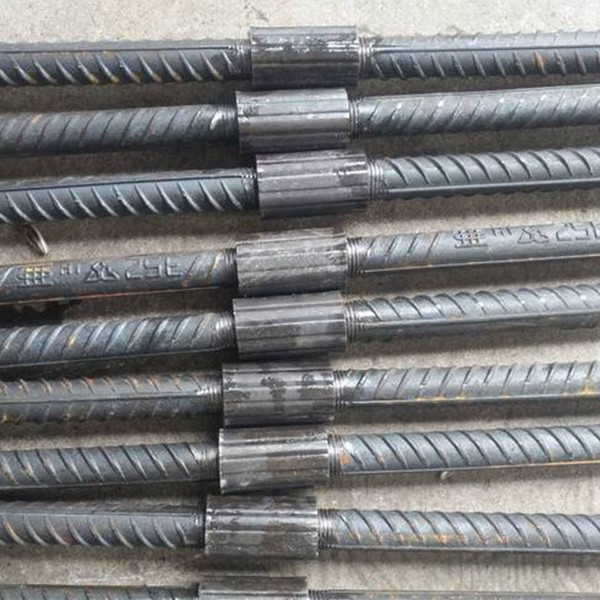

T63鋼筋套筒，簡單說就是專門用來連接T63級高強鋼筋的機械連接件。T63鋼筋的屈服強度達到630MPa，抗拉強度不低于790MPa。普通HRB400鋼筋抗拉強度也就540MPa左右，T63比它高出將近一半。

鋼筋強度越高，對接頭的要求就越苛刻。T63鋼筋套筒的實測承載力必須達到鋼筋母材標準值的1.1倍以上。也就是說，接頭部位的強度要比鋼筋本身還強，這樣才敢用在關鍵受力位置。

那外六角套筒又是什么？很多現場人員第一次聽到這個叫法，以為是另一種產品。其實外六角套筒就是指外形做成六棱柱狀的T63鋼筋套筒。套筒外壁加工成正六方形，一來方便扭矩扳手卡住緊固，二來六角棱邊嵌入混凝土后能顯著增強握裹力。所以你在工地上聽到的外六角套筒，通常就是T63鋼筋套筒，兩者指的基本是同一類產品。

二、關鍵參數和執行標準

搞懂T63鋼筋套筒，記住三組數字就夠了。

材質：主要用45號優質碳素鋼（退火處理）或合金結構鋼。材質抗拉強度要求在600MPa～800MPa之間，斷后伸長率不低于14%。特別注意一點：嚴禁采用淬火等熱處理工藝來提高套筒強度，這會降低套筒的塑性，接頭反而容易脆斷。

尺寸：套筒外徑和長度隨鋼筋規格變化，以常用的φ25鋼筋為例，套筒外徑在38mm～39.5mm之間，長度65mm，內螺紋規格為M26×2.5-6H。其他規格可參考下表：

性能等級：按照JGJ 107-2016《鋼筋機械連接技術規程》，T63鋼筋套筒連接的接頭可達到I級接頭標準。I級接頭是什么概念？可以在結構的任何部位使用，包括框架梁柱的縱向受力鋼筋連接。

三、用在哪兒、怎么用

T63鋼筋套筒主要用在抗震設防烈度8度及以上的框架結構、剪力墻、大型橋梁、超高層建筑、港口碼頭等工程。簡單說，凡是設計用了T63高強鋼筋的部位，就必須用配套的T63鋼筋套筒來連接，不允許用普通套筒替代。

施工操作記住四個關鍵控制點：

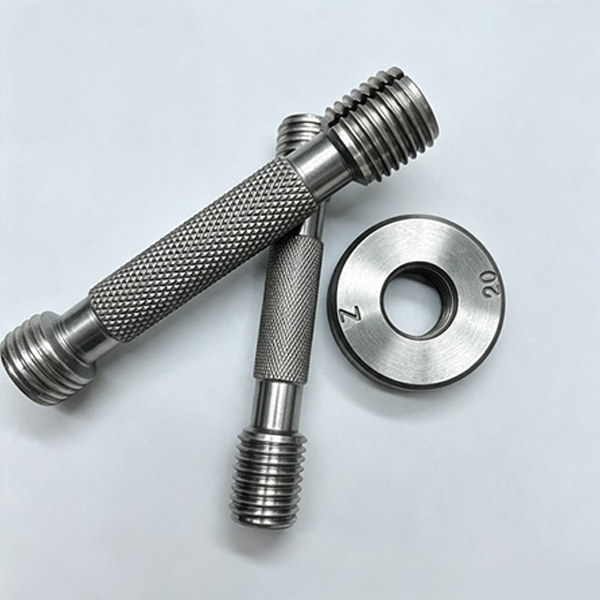

絲頭加工：鋼筋端部須用砂輪切割機切平，端面傾斜度誤差不超過3°。用滾絲機加工螺紋，加工過程中加水溶性冷卻液，嚴禁使用機油。絲頭加工完后用通止規檢查——通規能完全旋入，止規旋入不超過3扣，才算合格。

安裝扭矩：用扭矩扳手擰緊，不同直徑對應不同扭矩值——φ16擰到100N·m，φ20到180N·m，φ25到260N·m，φ32到320N·m。擰緊后外露螺紋不得超過2個絲扣。

接頭保護：擰緊后及時在套筒和絲頭表面涂刷防銹漆，并用專用標記筆在套筒與鋼筋交界處劃一道觀察線。后期如果發現觀察線錯動，說明接頭有松動跡象，需要立即排查。

驗收檢查：現場驗收時抽查接頭數量不少于10%，且不少于10個。所有接頭必須100%進行扭矩檢查，檢查結果需形成書面記錄歸檔。

四、行業標準依據

以下標準是T63鋼筋套筒生產、檢驗和施工的剛性依據：

• JG/T 163-2013《鋼筋機械連接用套筒》——產品標準，規定套筒的型式、尺寸公差、材料要求、檢驗方法

• JGJ 107-2016《鋼筋機械連接技術規程》——施工與驗收標準，規定接頭性能等級劃分、現場加工安裝要求、質量驗收規則

• GB 55008-2021《混凝土結構通用規范》——強制性工程建設規范，規定套筒材質的基本性能底線

• GB/T 699-2015《優質碳素結構鋼》——原材料45號鋼的力學性能和化學成分依據

五、現場常見問題

問：T63鋼筋套筒能用普通套筒代替嗎？

不能。普通套筒的材質強度和螺紋精度達不到T63鋼筋的連接要求，強行使用會導致接頭強度不足，在高應力狀態下可能發生拔出或螺紋滑脫。

問：現場存放T63鋼筋套筒有什么要求？

套筒應存放在干燥通風的室內貨架上，底部墊高防潮，避免油污和泥漿污染。長期存放的套筒在使用前需檢查內螺紋有無銹蝕，輕微浮銹可用鋼絲刷清理，嚴重銹蝕的套筒直接報廢。

問：接頭送檢要做哪些試驗？

按JGJ 107-2016要求，T63鋼筋套筒接頭需做型式檢驗和現場檢驗。現場檢驗包括單向拉伸試驗和高應力反復拉壓試驗，每種試驗取3個接頭試件，全部合格才能判定該批次接頭合格。
